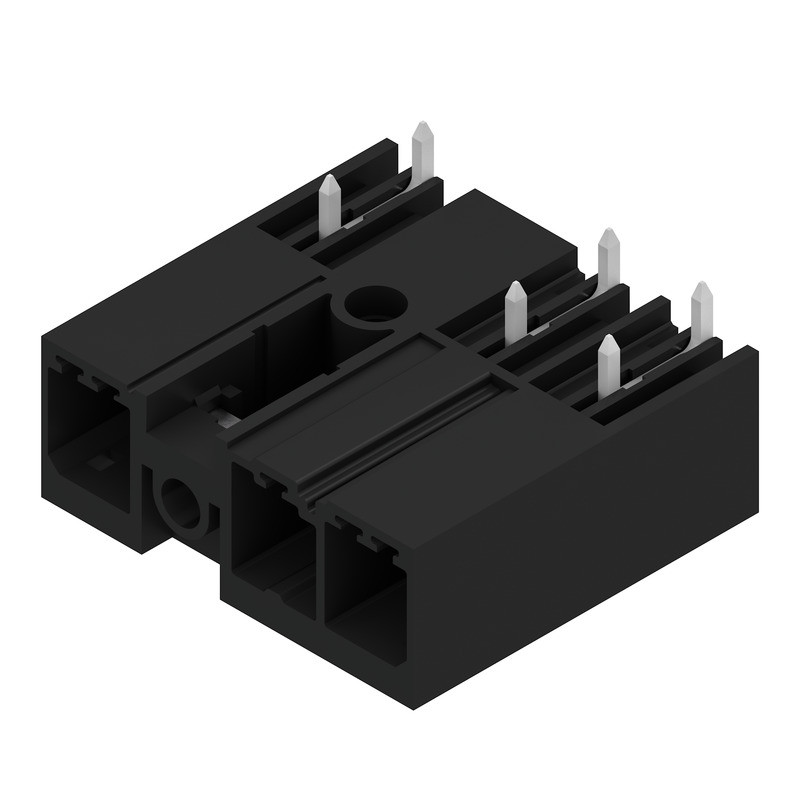

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02416997
WEIDMÜLLER SV 7.62HP/03/270MSF2 3.5SN BK BX LP-Verb

SV762HP03270MSF235SN 4032248786558 1048470000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

60 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 60 ST
Bestellschritt 60 ST

Beschreibung

Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung.

Merkmale

Polzahl 3
Gehäusefarbe schwarz
Verpackungseinheit 60
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 630 V
Kontaktausführung Stift
Betriebstemperatur -50 - 130 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Länge des Pins 3.5 mm
Rastermaß der Anschlüsse 7.62 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung sonstige
Rastermaß der Kontakte 7.62 mm
Werkstoff des Isolierkörpers Polyamid (PA)
Werkstoff der Kontaktbeschichtung Zinn
Ausführung des elektrischen Anschlusses THR-Anschluss
Steckverbinderausführung fester Steckverbinder
Winkel Leiterplatte/Kontakt 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Bemessungsstrom In 41 A
Verbindungsart flexibler Leiterplattenverbinder
Kurzbeschreibung Leiterplattensteckverbinder (Platinenanschluss), 630 V, 57 A, Raster in mm: 7.62, Polzahl: 3, THT-Lötanschluss, Box
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
