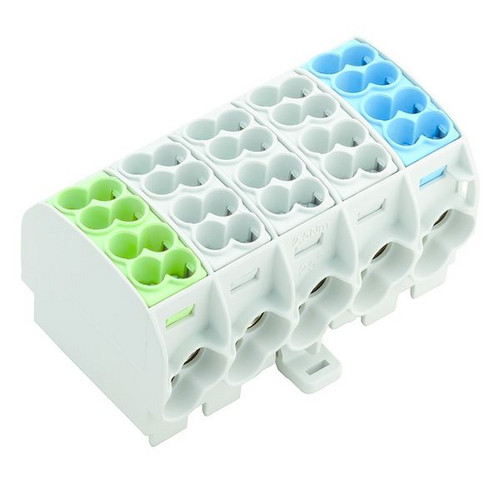

Abbildung ähnlich
01464685
WEIDMÜLLER WPD 501 2X25/2X16 1XGN/3XGY/1XBL Hauptab
WPD5012X25/2X161XGN/
4050118385229
1562140000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Reihenklemme für die Potentialverteilung. Mit hoher Kontaktdichte.
Merkmale
| Breite | 88.8 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,76 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Farbe | grau |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | -50 - 130 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 10 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 152 A |
| Höhe | 55.7 mm |
| Tiefe | 49.3 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 mm² |
| Kurzbeschreibung | Potentialverteilerklemme, Schraubanschluss, lichtgrau, 25 mm², 152 A, 1000 V, Anzahl Anschlüsse: 20, Anzahl der Etagen: 1 |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Montageart | Hutschiene TH35 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
