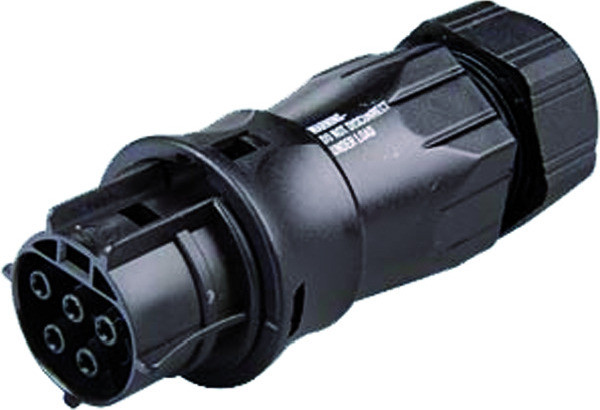

Artikelbild
Abbildung ähnlich
WIELAND

01500839
WIELAND RST20I5S B1 ZR1 Buchse m. Zugentl.

96.051.4053.1 4015573861824 96.051.4053.1
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schraubanschlusstechnik, 5-polig (1,2,3,N,PE)
Anschlussquerschnit von 0,75 mm2 bis 4,0 mm2
250/400 V, 20 A
Buchse, für Leitungsdurchmesser von 6-10 mm RST® CLASSIC Steckverbinder, gerade, Polzahl 5, Buchse, Anschlussart Schraubanschluss, Bemessungsspannung 250 V / 400 V, Bemessungsstrom 20 A, Kabeldurchmesser 6 - 10 mm, Codierfarbe / Kontakteinsatz schwarz

Merkmale

Schutzart (IP) IP66
Länge 80.4 mm
Breite 34.6 mm
Anschlussart Schraubanschluss
Polzahl 5
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 100
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Ausführung Buchse
Halogenfrei ja
Bemessungsstrom 20 A
Bemessungsspannung 250 V
Mit Zugentlastung ja
Oberflächenbehandlung der Kontakte versilbert
Verschmutzungsgrad 3
Bemessungsstoßspannung 4 kV
Kontaktmaterial CuZn
Anzahl der Anschlüsse je Pol 1 V
Farbe der Kodierung/Kontakteinsatz schwarz
Brandlast 0.29 kWh
Pol-Kennzeichnung 3, N, PE, 2, 1
Art der Verriegelung im Steckverbinder integriert
Kabeldurchmesser 10 - 6 mm
Anschlussquerschnitt (feindrähtig) 0.75 - 4 mm²
Anschlussquerschnitt (eindrähtig) 0.75 - 4 mm²
Max. Dauertemperaturbeständigkeit Kontaktteil 100 °C
Höhe 34.6 mm
Ausführung für Leitungsdurchmesser von 6-10 mm
Kurzbeschreibung Steckverbinder-RST20I5S B1 ZR1 SW
RAL-Nummer Codierung/Kontakteinsatz 9005
eClass 11.0 - Klasse 27440605
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_IM0065561.PDF (186.48 KB)
