Abbildung ähnlich

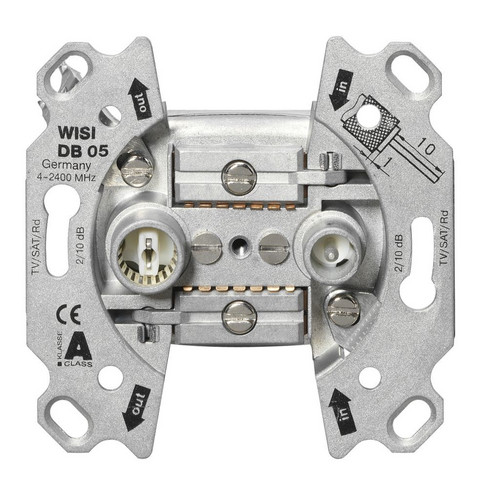

72323246 WISI DB 05 Universal Durchgangsdose 10dB
DB05
4010056199623
19962
ABAKUS
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Universal 2-Loch Durchgangsdose mit breitbandigem Frequenzbereich von 5-2400 MHz. Somit kann die DB 05 Antennendose sowohl in BK-Applikationen inklusive Rueckkanal als auch bei SAT- Einkabelloesungen ohne Schaltspannungen genutzt werden. Zum Anschluss der Endgeraete stehen 2 IEC-Anschluesse zur Verfuegung. Die hohe Entkopplung der Teilnehmerausgaenge stellt den einwandfreien Betrieb der angeschlossenen Endgeraete sicher. Das Schirmungsmaß der Klasse A wird erreicht.
Merkmale
| Abakus Artikel | Ja |
| Verpackungseinheit | 10 |
| Gewicht | 0,09 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85291095 |
| Ausführung | Durchgangsdose |
| Durchgangsdämpfung bei 860 MHz | 2.5 dB |
| Anschlussdämpfung bei 860 MHz | 11.0 dB |
| Anschlussdämpfung bei 2150 MHz | 11.0 dB |
| Durchgangsdämpfung bei 2150 MHz | 3.5 dB |
| Montageart | Unterputz |
| Farbe | Aluminium |
| Abdeckung | ohne |
| Oberfläche | unbehandelt |
| Anzahl der Auslässe | 2 |
| Werkstoffgüte | sonstige |
| Werkstoff | Metall |
| Befestigungsart | Krallen-/Schraubbefestigung |
| Ausführung der Oberfläche | matt |
| Gerätebreite | 70 mm |
| Gerätehöhe | 70 mm |
| Gerätetiefe | 22 mm |
| Min. Tiefe der Gerätedose | 35 mm |
| Ausführung | 2-Loch Durchgangsdose, ohne DC-Bypass |
| Kurzbeschreibung | Universal Antennendose, 2-Loch Durchgangsdose 10 dB |
Anhänge
Datei
(pdb_Produktinfo_WISIDB05_de.pdf, 89.57 KB)
