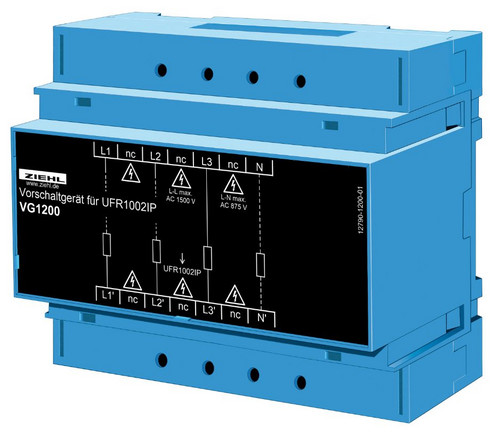

04594796 ZIEHL VG1200 Vorschaltgerät 1.200 V für NA-Bo

Vorschaltgerät für Messspannungen bis 1.200 V in Kombination für NA-Box UFR1002IP
Um höhere Wirkungsgrade zu erzielen und um Leitungsverluste zu reduzieren, werden in großen Eigenerzeugungsanlagen vielfach Wechselrichter mit höherer Ausgangsspannung als die gängigen 3AC 400 V eingesetzt. Damit der Netz- uns Anlagenschutz diese hohe Spannung überwachen kann, muss sie angepasst werden. Dies geschieht in der Regel mit Spannungswandlern.
Mit dem Vorschaltgerät VG1200 steht ein ohmscher Spannungsteiler zur Verfügung, der diese Aufgabe übernimmt. In Verbindung mit dem Vorschaltgerät VG1200 kann das Netzentkupplungsrelais UFR1002IP Spannungen bis 1200 V messen. Die Anzeige im UFR1002IP ist skalierbar. Es werden also die Spannungen am Eingang des VG1200 angezeigt und die Grenzwerte für Spannungssteigerungsschutz und Spannungsrückgangsschutz werden entsprechend eingestellt. Beide Geräte zusammen erfüllen die Anforderungen der VDE-AR-N 4110 (Einspeisung ins Mittelspannungsnetz).

Spannungsmessung bis 1.200 V

Messtoleranz = 1,2% von Nennspannung (von UFR1002IP)

keine Spannungswandler erforderlich

Anzeige der korrekten Spannung am UFR1002IP (skalierbar)

Einsatz als zwischengelagerter NA-Schutz oder an den Erzeugungseinheiten

Keine Steuerspannung erforderlich

Gehäuse V6. 105 mm breit (6TE)

Das UFR1002IP muss separat bestellt werden!
