32813467 ZUMTOBEL 22154663 ED-CCS 01/02/03 a+e
22154663
9008709051171
22154663
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

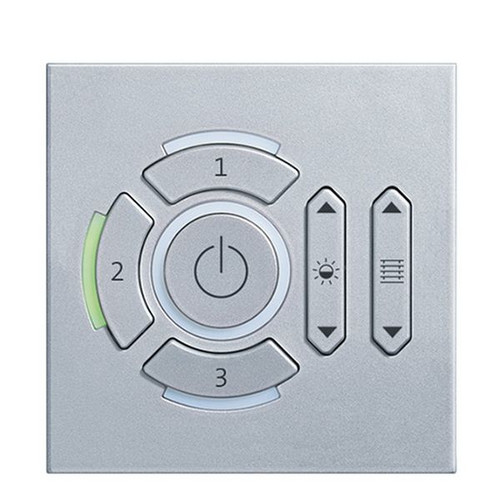

Circle Bediengerät kantig mit kreisförmig ausgerichteten Tasten zum Aufruf von drei Raumszenarien (so genannten Stimmungen). Die aktive Stimmung wird mit einer grünen Leuchtdiode angezeigt. Zentrale Kommen/Gehen-Taste, welche beim Betreten und Verlassen des Raumes betätigt wird. Ist die Stimmung "Gehen" aktiv (Raumnutzer abwesend), ist die Kommen/Gehen-Taste orientierungsunterstützend rot umleuchtet. Zusätzlich stehen dem Bediener für einen Eingriff in die aktive Stimmung zwei Equipment-Tasterwippen zur Verfügung, über welche zwei Gewerke des Raumes verstellt werden können. Das Gehäuse und die Tasten bestehen aus Kunststoff, Oberfläche seidenmatt, silber. Alle Tasten sind mit intuitiven Piktogrammen bedruckt. Die Montage erfolgt in einer einfachen Standard-Eurodose bzw. einer UK-Metall-Backbox (nicht im Lieferumfang enthalten), Schrauben sind nach der Montage nicht sichtbar. Das Bediengerät wird mithilfe einer Schraubsteckklemme an die DALI Steuerleitung (verpolbar) angeschlossen. Die Versorgung erfolgt nur über die DALI-Steuerleitung (kein Netzanschluss) bei einer Strom-Aufnahme von 6mA (3 DALI-Lasten) Abmessungen: 87 x 87 x 13 mm, Gewicht: 0,15 kg.
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Gewicht | 0,15 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85389099 |
Farbe | Silber |
Werkstoff | Kunststoff |
Kurzbeschreibung | Bediengerät kantig |
Anhänge
Datei
(pdb_LMC_IA_xxxCCx.pdf, 1.55 MB)
