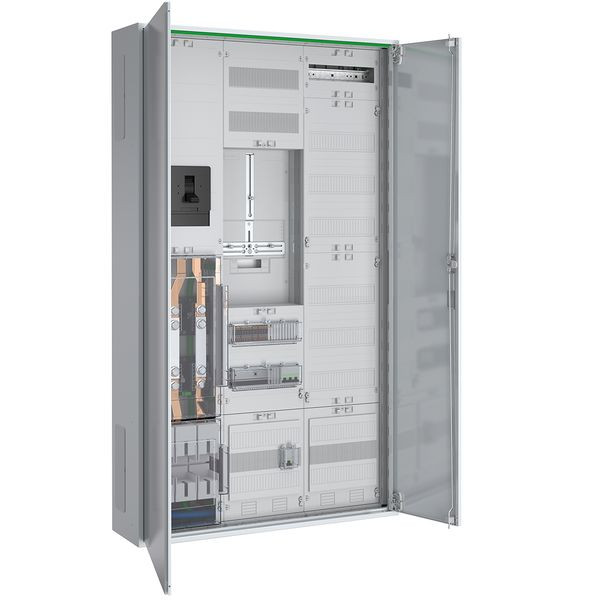

Artikelbild
Abbildung ähnlich
ABN

02463628
ABN ABNRS309X0143 Wandlerschrank 250A Münche

ABNRS309X0143 4015153888043 ABNRS309X0143
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
3 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Wandlermessschrank 250 A Dauerstrom nach TAB Standwerke München bestehend aus: Zählerschrank schutzisoliert in IP44, 3x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit NH2 Unterteil mit Klarsichtabdeckung und N/PE Anschluss, 4x Sammelschienenklemme 185 mm², 1x Sammelschienenklemme 120 mm², Steuersicherung 1x LS 1p B10 25kA, 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR mit Lasttrennschalter 3-polig 400 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 3x LS 1p B10 25kA und Wandler-Trennklemmen nach TAB SWM, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, Kommunikations-/Verteilerfeld nach TAB SWM inkl. 7-poliger Steuerleitungsklemmen und RJ45 Schnittstellen

Merkmale

Schutzart (IP) IP44
Breite 800 mm
Verpackungseinheit 1
Verpackungseinheit 3
Gewicht 65,66
Gewichtseinheit KG
Gewichtbezugsmenge 1
Kurzbeschreibung Wandlerschrank 250A BH9 5p TAB SW München Zu(NAR)=NH2 Unterteil auf SaS, Ab(AAR)=LA 400A
Montageart Aufputz
Farbe weiß
Ausführung 1-stöckig
Höhe 1400 mm
Tiefe 210 mm
RAL-Nummer 9016
Einbautiefe 200 mm
Bemessungsstrom 250 A
Anzahl der Felder 3
Einbauhöhe 1350 mm
Einbaubreite 750 mm
Werkstoff Stahl
Anzahl der Verteilerreihen 2
Anzahl der Zählerplätze 1
Unterer Anschlussraum mit Sammelschiene 5-polig
eClass 11.0 - Klasse 27142418
UNSPSC 14.0801 - Klasse 39121301
