01027658

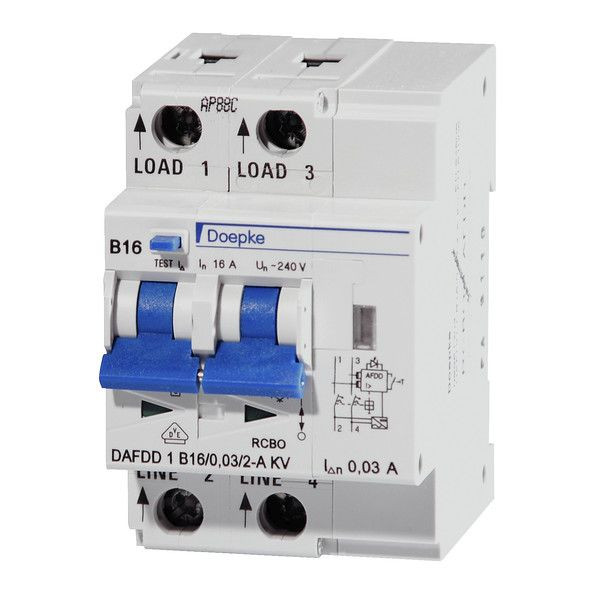

DOEPKE DAFDD 1 B16/0,03/2-A Brandschutzschalter

FI-/LS-Kombination als Brandschutzschalter, puls- und wechselstromsensitiv Typ A, zweipolig
Kombigeräte aus Fehler-strom-/ Leitungsschutzschalter (RCBO) plus Fehlerlichtbogenerkennung. Der RCBO, auch als FI-/LS-Kombination bekannt, entspricht den Vorgaben der EN 61009 und schützt in bewährter Art vor Fehlerströmen (Personenschutz), Kurzschlüssen und Überlastungen (Anlagenschutz).
Diese Funktionen ist um ein Zusatzmodul erweitert, das auch Schutz vor Fehlerlichtbögen bietet. Es erfasst hochfrequente Fehlerlichtbögen gemäß den Anforderungen der DIN EN 62606.
Die Vorteile kurz im Überblick:
» Fehlerstrom-, Leitungsschutz und Fehlerlichtbogenabschaltung in einem Gerät
integrierter Überspannungsschutz (> 270 V) kompakte Bauform in schmalen drei Teilungseinheiten
separate Anzeigen für das jeweilige Schutzorgan
AFD-Fehlerursache wird durch LED-Blinkcode angezeigt
AFD-Fehlerursache wird gespeichert und kann wiederholt abgelesen werden
Leitungsschutz verfügbar in B- und C-Charakteristik
Fehlerstromschutz vom Typ A und Typ A KV (kurzzeitverzögert)
Minderung der Brandgefahr in festen Installationen Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert.
