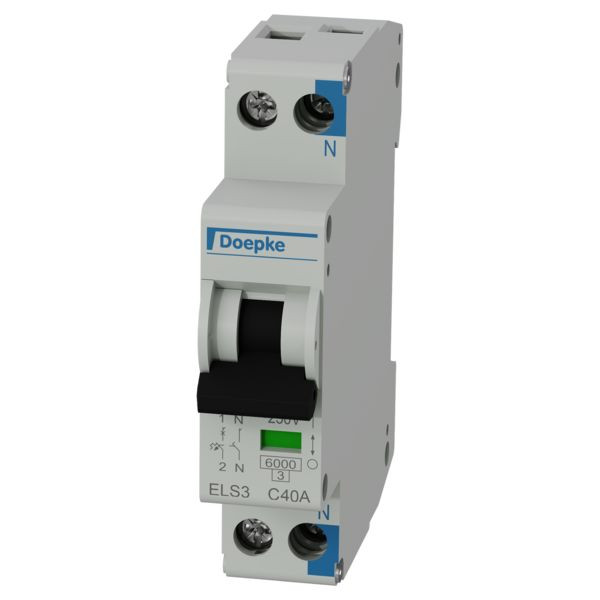

01034536 DOEPKE ELS 3 C40/1+N/1TE LS-Schalter
ELS 3 C40/1+N/1TE
4014712137776
09915038
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Die Aufgabe von Leitungsschutzschaltern ist das selbsttätige Abschalten von Stromkreisen zum Schutz von Leitungen und angeschlossenen Geräten. Nach einer Abschaltung können sie manuell wieder eingeschaltet werden, ohne dass z. B. Sicherungseinsätze ausgewechselt werden müssten. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei z. B. mechanisch blockiertem Schaltknebel. gewährleistet. Die kompakten Leitungsschutzschalter der Baureihe ELS überwachen eine Phase und Neutralleiter. Kontaktstellungsanzeige und Klemmenhintersteckschutz erleichtern Übersicht und Bedienung. Sie eignen sich für Bemessungskurzschlussströme bis 6 kA. Schalter mit der Auslösecharakteristik C sind für Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Eigenschaften: hochwertige Leitungsschutzschalter 1+N in 1 TE für Platz sparende Installation; Kontaktstellungsanzeige rot-grün; Klemmhilfe-Hintersteckschutz; umfangreiches Zubehörprogramm nachträglich anbaubar; Bemessungsschaltvermögen 6 kA nach EN 60898; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude.
Merkmale
Schutzart (IP) | IP40 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Gewicht | 0,12 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Einbautiefe | 66 mm |
Bemessungsstrom | 40 A |
Bemessungsspannung | 230 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | C |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 1 |
Mitschaltender Neutralleiter | ja |
Polzahl (gesamt) | 2 |
Anzahl der abgesicherten Pole | 1 |
Anschließbarer Leiterquerschnitt eindrähtig | 1 - 10 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 10 mm² |
Umgebungstemperatur während des Betriebs | -25 - 50 °C |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
Verlustleistung | 3.7 W |
Kurzbeschreibung | Doepke LS-Schalter C-Char, 40 A/230 V AC, 6 kA |
