Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 720 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung

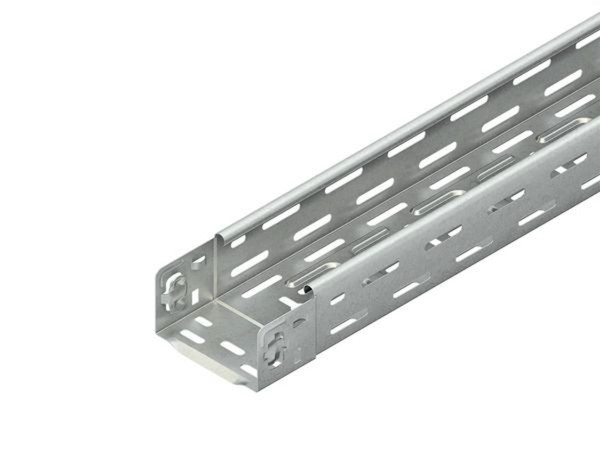

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Loch- bzw. Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... bzw. M 12/... . Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 100 mm Materialstärke t : 0,75 mm Lochperforation : Ø 11 mm Abstand : 125 mm Schlüssellochperforation : 7 x 38 mm und Ø 12,5 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5800 mm² Werkstoff : Stahl, feuerverzinkt nach DIN EN ISO 1461
Merkmale
| Länge | 3000 mm |
| Breite | 100 mm |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 720 |
| Gewicht | 1,41 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | integrierter Verbinder |
| Höhe | 60 mm |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.75 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 5800 mm² |
| Geeignet für Funktionserhalt | ja |
| Gewicht | 1.41372 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Kabelrinne, 60x100x3000 mm, t=0,75 mm, gelocht, CITO, Stahl, feuerverzinkt DIN EN ISO 1461, mit angeprägtem Verbinder |
| Art des Verbinders | Klickbefestigung |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 1700 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 250 N/m |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
Zubehörempfehlung für Sie:
Weitere Empfehlungen für Sie:
auf Anfrage
je 100 ST
Merkmale
| Verpackungseinheit | 24000 |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 250 |
| Gewindesteigung | 1 mm |
| eClass 11.0 - Klasse | 23110190 |
| UNSPSC 14.0801 - Klasse | 31161504 |
| Kopfform | Flachrundkopf |
| Schraubsystem | sonstige |
| Oberfläche | feuerverzinkt |
| Schlüsselweite | 10 mm |
| Gewindelänge | 12 mm |
| Kopfdurchmesser | 13.5 mm |
| Werkstoffgüte | 4.8 (Stahl) |
| Gewindeart | metrisch |
| Werkstoff | Stahl |
| Gewindemaß (metrisch) | 6 |
| Mit Mutter | ja |
| Mit Flansch | ja |
| Vollgewinde | ja |
| Länge bis Unterkante Kopf | 12 mm |
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 250 ST | Menge übernehmen |
| 24.000 ST | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Verpackungseinheit | 1350 |
| Verpackungseinheit | 6 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400514 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.75 mm |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Befestigungsart | Drehriegel |
| Geeignet für Kabelrinne | ja |
| Geeignet für Funktionserhalt | ja |
| Oberteilbreite | 102 mm |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 1.350 M | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 600 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400514 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.75 mm |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Befestigungsart | Drehriegel |
| Geeignet für Kabelrinne | ja |
| Geeignet für Funktionserhalt | ja |
| Oberteilbreite | 202 mm |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 600 M | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Breite | 200 mm |
| Verpackungseinheit | 336 |
| Verpackungseinheit | 6 |
| Art des Verbinders | Klickbefestigung |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 1850 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1250 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 720 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 400 N/m |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
| Ausführung | integrierter Verbinder |
| Höhe | 60 mm |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.75 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 11800 mm² |
| Geeignet für Funktionserhalt | ja |
| Gewicht | 2.05997 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 336 M | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 200 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400530 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | integrierter Verbinder |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.9 mm |
| Bauform | Bogen starr |
| Winkel | 90° |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Innenradius | 138 mm |
| Kabelrinnenbreite | 100 mm |
| Kabelrinnenhöhe | 60 mm |
| Richtungsänderung | horizontal |
| Geeignet für Funktionserhalt | ja |
| Bogenausführung | glatter Bogen |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 200 ST | Menge übernehmen |
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
