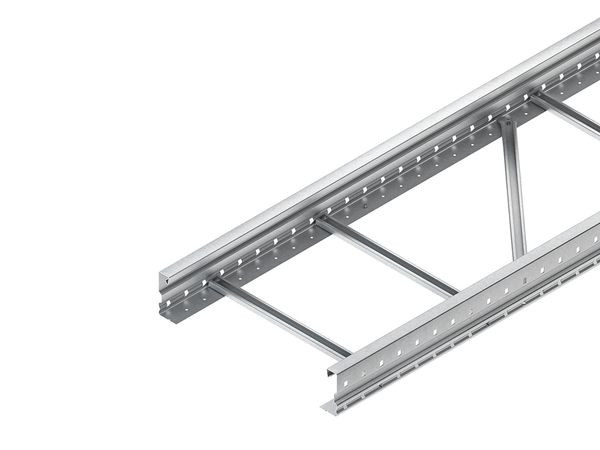

Artikelbild
Abbildung ähnlich
NIEDAX

01330728
NIEDAX WSL 105.200 Weitspannkabelleiter

WSL 105.200 4013339300600 WSL105.200
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen

Verpackungseinheiten

6 M Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 6 M
Bestellschritt 6 M

Beschreibung

Weitspannkabelleiter, nach DIN EN 61537, mit durchgehend gelochten und gesickten Seitenholmen, sowie eingenieteten Sprossen aus C-Profil mit 16 mm Schlitzweite. Passende Bügelschellen (B... und BK...) finden Sie im KI-Katalog. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Abmessungen (ca. Maße) H x B : 105 x 200 mm Materialstärke : 1,5 mm Sprossenabstand : 300 mm Seitenholmlochung : 9,5 x 13 mm Lochabstand : 50 mm Bodenlochung : Ø 5,4 mm Lochabstand : 50 mm Lieferlänge : 6000 mm Nutzbarer Querschnitt : 16135 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Merkmale

Länge 6000 mm
Breite 200 mm
Verpackungseinheit 6
Gewicht 5,46
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 73089059
Höhe 105 mm
Oberfläche bandverzinkt
Ausführung der Sprosse Profil ungelocht
Seitenlochung ja
Werkstoffgüte sonstige
Werkstoff Stahl
Nutzbarer Querschnitt 16135 mm²
Ausführung des Seitenholms Profil (offen)
Sprossenmittenabstand 300 mm
Befestigung der Sprosse blindgenietet
Gewicht 5.46138 kg/m
Belastungstesttyp nach IEC 61537 Typ II
Kurzbeschreibung Weitspannkabelleiter, 105x200x6000 mm, t=1,5 mm, gelocht, Stahl, bandverzinkt DIN EN 10346
Einsatztemperatur -20 - 120 °C
Arbeitslänge 6000 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m 3000 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m 1700 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m 1100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m 750 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m 550 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m 400 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m 310 N/m
eClass 11.0 - Klasse 27400505
UNSPSC 14.0801 - Klasse 39131703
