Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
| 2.000 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung

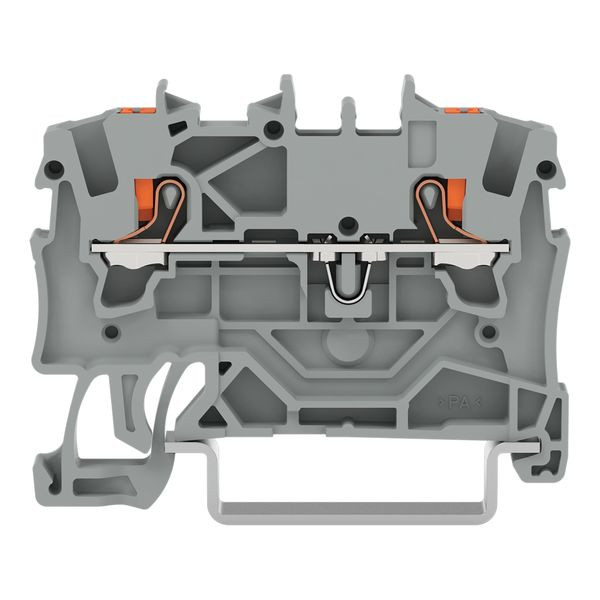

2-Leiter-Durchgangsklemme; mit Drücker; 1,5 mm²; mit Prüföffnung; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 1,50 mm²; grau
Durchgangsklemme Serie 2201 mit Push-in CAGE CLAMP®
Die Durchgangsklemme mit der Artikelnummer 2201-1201 ermöglicht einen schnellen und sicheren Anschluss. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 11 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (4,2 x 48,5 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² geeignet.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Durch einen Drücker wird diese Durchgangsreihenklemme betätigt. Die TOPJOB® S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- Betätigung über Drücker
- dauerhaft sichere Verbindungen
- Kompakte Baugrößen
- für bestimmte Ex-Anwendungen geeignet
Merkmale
| Breite | 4.2 mm |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 2000 |
| Gewicht | 4,1 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | -60 - 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 2.5 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 17.5 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 48.5 mm |
| Tiefe | 39.5 mm |
| Kurzbeschreibung | 2-Leiter-Durchgangsklemme,mit Drücker,1,5 mm²,grau |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Geeignet für Leiterwerkstoff | Kupfer |
