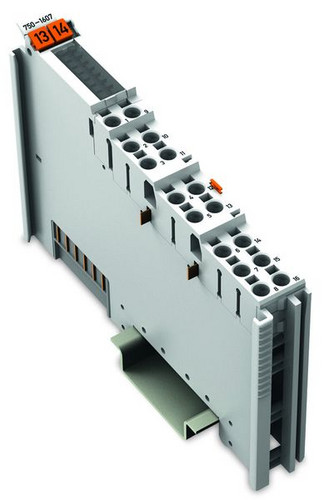

01903301 WAGO 750-1607 Potential Multiplication 8+/8-
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Potentialvervielfältigungklemme dient dazu, in Kombination mit der 8-Kanal-Ein-/Ausgangsklemme 750-1506 (auch für 8-Kanal-Busklemmen mit 1-Leiter-Anschluss geeignet) das 24V- und 0V-Potential für die Ein- und Ausgänge bereitzustellen.
Der Einsatz zusätzlicher Reihenklemmen ist dadurch überflüssig.
Die Potentialvervielfältigungsklemme erhält über die internen Leistungskontakte einer vorgeschalteten Busklemme die 24V-Versorgungsspannung und das 0V-Potential. Durch Anrasten der Busklemme erfolgt dann über die Leistungskontakte eine automatische Durchkontaktierung der Potentiale an die nachfolgenden Klemmen. Die 24V- und 0V-Versorgung wird jeweils an acht Push-in CAGE CLAMP®-Anschlüssen für die Feldebene zur Verfügung gestellt.
Zum Öffnen der Push-in CAGE CLAMP®-Anschlüsse wird ein Betätigungswerkzeug mit 2,5mm-Klinge benötigt (210-719).
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69 mm |
| Spannungsart der Versorgungsspannung | DC |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Geeignet als Segmentmodul | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | Potential Distribution 824V/80V |
