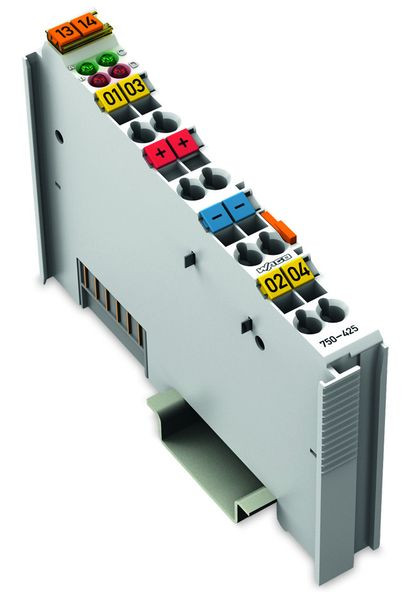

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
2-Kanal-Digitaleingang; NAMUR
Das Digitaleingangsmodul erfasst Steuersignale von NAMUR-Näherungssensoren (gemäß DIN EN 60947-5-6) aus dem Feldbereich.
Die Spannungsversorgung der Sensoren erfolgt kanalweise durch eine kurzschlussfeste 8,2V-Spannungsquelle. Bei Kurzschluss und Leitungsbruch erfolgt je Kanal eine Störmeldung über 1 Bit im Prozessorabbild und über eine rote LED.
Die grüne LED signalisiert den Eingangszustand:
- Signalstrom (0) LED aus
- Signalstrom (1) LED ein
Feld- und Systemebene sind galvanisch getrennt.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Eingangsstrom bei Signal 1 | 2.1 mA |
| Anzahl der digitalen Eingänge | 2 |
| Verzögerungszeit bei Signalwechsel | 3 ms |
| Spannungsart der Versorgungsspannung | DC |
| Art der Eingangsspannung | DC |
| Art des Digitalausgangs | sonstige |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Zulässige Spannung am Eingang | 8.2 V |
| Kurzbeschreibung | 2DI NAMUR |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242604 |
| UNSPSC 14.0801 - Klasse | 32151701 |
