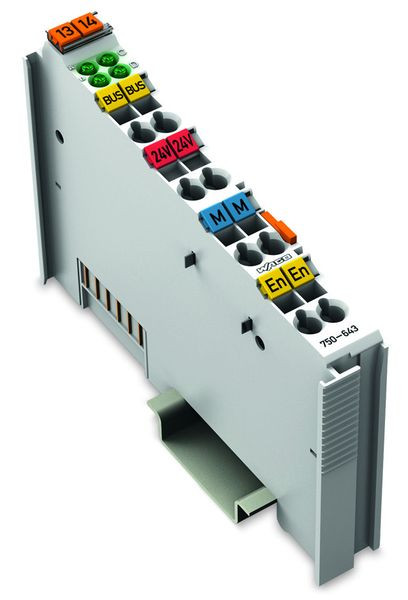

WAGO 750-643 MP-BUS MASTER

Das Modul 750-643 fungiert als Master für den MP-Bus (Multi Point Bus der Schweizer Firma Belimo) und erlaubt diesen in ein übergeordnetes Busnetz, wie z.B. ETHERNET oder LONWORKS^®, zu integrieren. Der MP-Bus dient zur Steuerung von Stellantrieben im HLK-Bereich, für Klappen, Regelventile und VAV-Volumenstromregler. Eine zusätzliche Produktreihe mit MP-Bus Anschluss ist das Fensterlüftungssystem FLS von Belimo (MP-Bus-Anschluss der Belimo-Antriebe siehe Dokumentation Belimo).

Geräte mit MP-Bus-Anschluss, z.B. die Belimo-MFT-Antriebsserie, sind über eine Busleitung mit übergeordneten Steuerungen kommunikationsfähig. Die Antriebe verfügen über eigene Anschlüsse für aktive und passive Sensoren (Temperatur, Feuchte, sowie Schalter ON/OFF), die so ebenfalls per MP-Bus abgefragt werden können. Ein MP-Bus-Master, d.h. das WAGO-Modul, kann über eine gemeinsame Busleitung bis zu 8 Slaves (Antriebe) + 8 Sensoren (pro Slave 1 Sensor anschließbar) verwalten, was die Verkabelung (der Antriebe und Sensoren) erheblich reduziert (Leitungslängen von MP-Busleitungen siehe Dokumentation* Belimo). *Dokumentation in Deutsch und Englisch erhältlich.

Zur speziellen Parametrierung der Belimo-Antriebe kann an das Modul ein Parametriergerät von Belimo angeschlossen werden (Handbediengerät oder Belimo-PC-Tool). Hierfür dient der Enable-Handheld-Kontakt. Wird an diesem Kontakt das externe Parametriergerät angeschlossen (oder einfach die +24 V), schaltet das Modul seine MP-Bus-Kommunikation ab.
